OSI模型

OSI 模型（Open System Interconnection Reference Model，缩写为 OSI）, 全名 “开放式系统互联通信参考模型”，是一个试图使各种计算机在全世界范围内互联为网络的标准框架。1983 年，国际标准组织（ISO）发布了著名的 ISO/IEC 7498 标准，它定义了网络互联的 7 层框架，也就是开放式系统互联参考模型。

7 层是指 OSI 七层协议模型，主要是：

  • 应用层（Application）
  • 表示层（Presentation）
  • 会话层（Session）
  • 传输层（Transport）
  • 网络层（Network）
  • 数据链路层（Data Link）
  • 物理层（Physical）

第 7 层应用层 (Application Layer)

主要功能： 为应用软件提供接口，使应用程序能够使用网络服务

典型设备： 网关

典型协议、标准和应用： http(80)、ftp(20/21)、smtp(25)、pop3(110)、telnet(23)、dns(53)

第 6 层表示层 (Presentation Layer)

主要功能： 数据的解码和编码，数据的加密和解密，数据的压缩和解压缩

典型设备： 网关

典型协议、标准和应用： ASCLL、PICT、TIFF、JPEG、 MIDI、MPEG

第 5 层会话层 (Session Layer)

主要功能： 建立、维护、管理应用程序之间的会话

典型设备： 网关

典型协议、标准和应用： RPC、SQL、NFS 、X WINDOWS、ASP

第 4 层传输层 (Transport Layer)

主要功能： 负责建立端到端的链接，保证保温在端到端之间的传输

典型设备： 网关

典型协议、标准和应用： TCP、UDP、SPX

第 3 层网络层 (Network Layer)

主要功能： 负责将分组数据从源端传输到目的端，网络层的主要作用就是路由和寻址

典型设备： 路由器

典型协议、标准和应用： IP、IPX、APPLETALK、ICMP

第 2 层数据链接层 (Data Link Layer)

主要功能： 在不可靠的物理链路上，提供可靠的数据传输服务

典型设备： 交换机、网桥、网卡

典型协议、标准和应用： 802.2、802.3ATM、HDLC、FRAME RELAY

第 1 层物理层 (Physical Layer)

主要功能： 利用传输介质为数据链路层提供物理连接，实现比特流的透明传输

典型设备： 集线器、中继器

典型协议、标准和应用： V.35、EIA/TIA-232

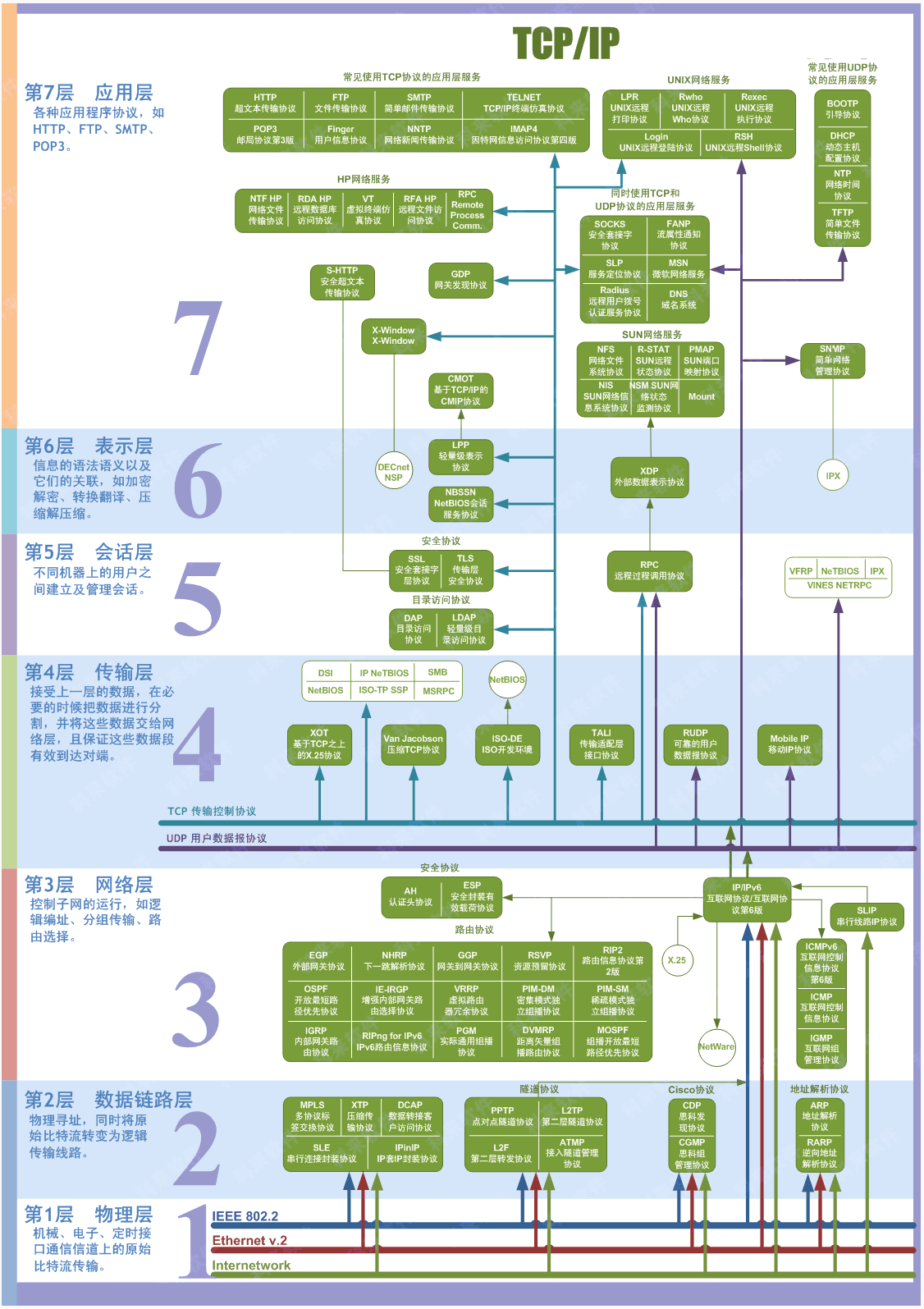

image-20240516135553519

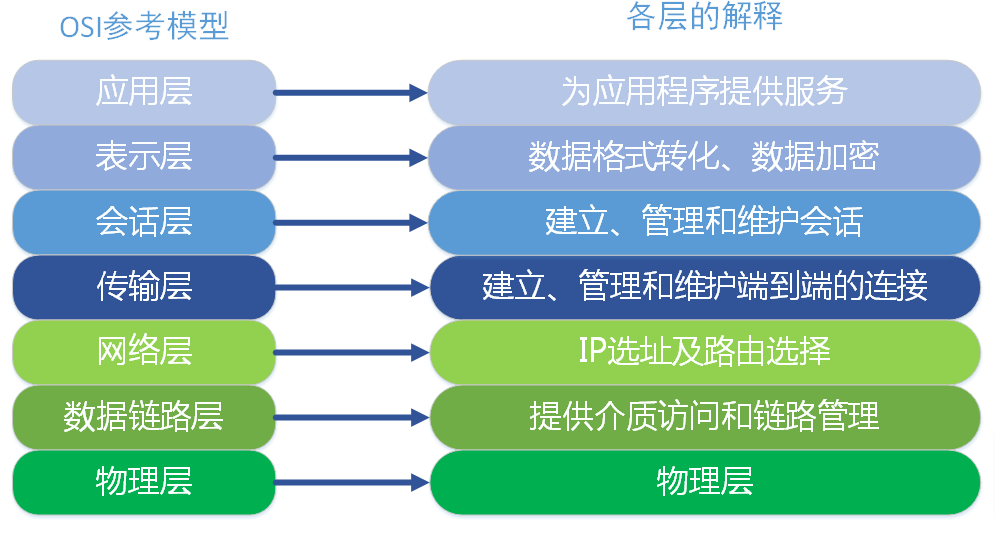

OSI参考模型

TCP/IP 四层模型

TCP/IP 提供点对点的链接机制，将数据应该如何封装、定址、传输、路由以及在目的地如何接收，都加以标准化

实际应用的是TCP/IP四层模型，五层是教科书上方便让大家理解TCP/IP四层模型的参考

TCP/IP 协议族常用协议

应用层： TFTP，HTTP，SNMP，FTP，SMTP，DNS，Telnet 等等

传输层： TCP，UDP

网络层： IP，ICMP，OSPF，EIGRP，IGMP

数据链路层： SLIP，CSLIP，PPP，MTU

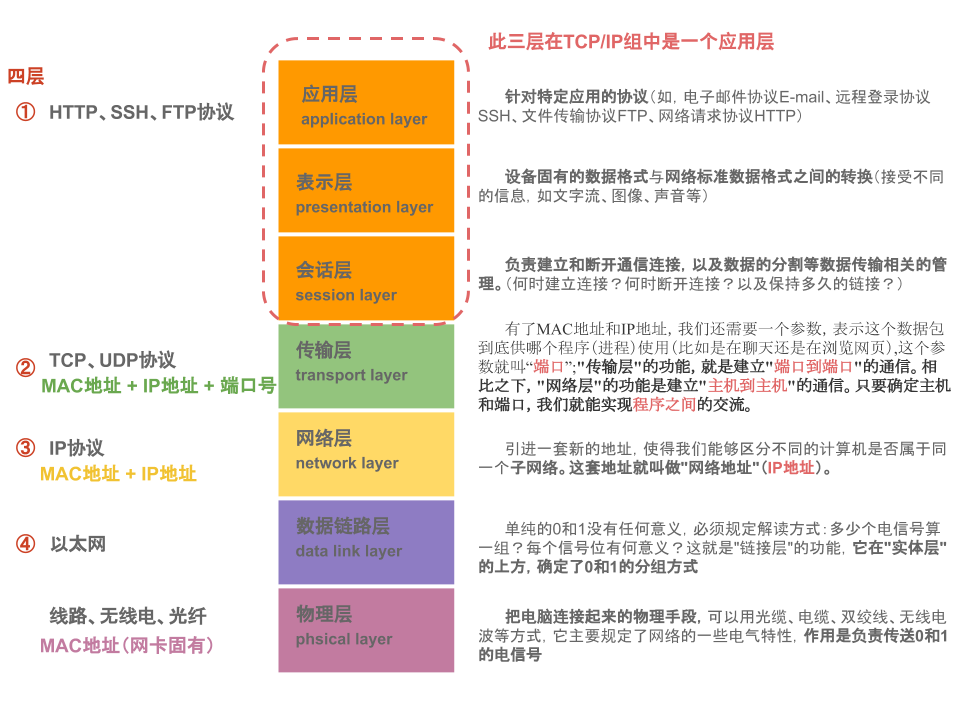

image-20240516135619668

四层模型

简化的七层 OSI 模型

通常人们认为 OSI 模型最上面三层（应用层、表示层、会话层）在 TCP/IP 中是一个应用层

互联网协议族（英语：Internet Protocol Suite，缩写为 IPS），是一个网络通信模型，以及一整个网络传输协议家族，为互联网的基础通信架构。它常被通称为 TCP/IP 协议族（英语：TCP/IP Protocol Suite，或 TCP/IP Protocols），简称 TCP/IP。因为这个协议家族的两个核心协议，包括 TCP（传输控制协议）和 IP（网际协议），为这个家族中最早通过的标准 。由于在网络通讯协议普遍采用分层的结构，当多个层次的协议共同工作时，类似计算机科学中的堆栈，因此又被称为 TCP/IP 协议栈（英语：TCP/IP Protocol Stack）。这些协议最早发源于美国国防部（缩写为 DoD）的 ARPA 网项目，因此也被称作 DoD 模型（DoD Model）。这个协议套组由互联网工程任务组负责维护。

TCP/IP 提供点对点的链接机制，将数据应该如何封装、定址、传输、路由以及在目的地如何接收，都加以标准化。它将软件通信过程抽象化为四个抽象层，采取协议堆栈的方式，分别实现出不同通信协议。协议套组下的各种协议，依其功能不同，被分别归属到这四个层次结构之中，常被视为是简化的七层 OSI 模型

TCP/IP 和 OSI 模型组并不能精确的匹配，但是我们可以尽可能的参考 OSI 模型并在其中找到 TCP/IP 的对应位置。如上图所示，我们已经标出了 TCP/IP 对应的四层位置所在。通常人们认为 OSI 模型最上面三层（应用层、表示层、会话层）在 TCP/IP 中是一个应用层。由于 TCP/IP 有一个相对比较弱的会话层，由 TCP 和 RTP 下的打开和关闭连接组成，并在 TCP/UDP 下的各种应用提供不同的端口号，这些功能被单个的应用程序添加。

TCP/IP 三次握手

在建立 TCP 连接之前需要进行三次握手，以便于链接到服务器，如果要断开服务器需要进行四次挥手，具体流程如下。

  • 第一次握手： Client 将标志位 syn 设置为 1，随机产生一个 Number 值 seq=100，并将数据发送给 Server，Client 进入 SYN_SENT 状态，等待 Server 确认；
  • 第二次握手： Server 收到数据包后 Client 设置的标志位 syn=1 知道 Client 要求建立连接，Server 将标志位 syn 和 ack 都置为 1，并且发送一个确认序号 ack=100+1，然后随机产生一个值 seq=130，并将该数据包发送给 CLient 以确认连接请求，Server 进入 SYN_RCVD 状态。
  • 第三次握手： Client 收到确认后，检查 ack 状态是否为 100+1，ACK 是否为 1，如果正确则将标志位 ACK 置为 1，ack=130+1，并将该数据包发送给 Server，Server 检查 ack 是否为 130+1，ACK 是否为 1，如果正确则连接建立成功，Client 和 Server 进入 ESTABLISHED 状态，完成三次握手，随后 Client 与 Server 之间可以开始传输数据了。

一个完整的三次握手也就是请求 — 应答 — 再次确认

image-20240516140412394

TCP/IP 四次挥手

为什么要挥手，简单点来说就是既然建立了链接，那么肯定还要断开连接吖，连接总不能一直占用吧，这样多浪费系统该资源，下面让我们来看看四次挥手的流程。

  • 第一次挥手： Client 发送一个 FIN，用来关闭 Client 到 Server 的数据传送，Client 进入 FIN_WAIT_1 状态。
  • 第二次挥手： Server 收到 FIN 后，发送一个 ACK 给 Client，确认序号为 ack=100+1（与 SYN 相同，一个 FIN 占用一个序号），Server 进入 CLOSE_WAIT 状态。
  • 第三次挥手： Server 发送一个 FIN，用来关闭 Server 到 Client 的数据传送，Server 进入 LAST_ACK 状态。
  • 第四次挥手： Client 收到 FIN 后，Client 进入 TIME_WAIT 状态，接着发送一个 ACK 给 Server，确认序号为 131+1，Server 进入 CLOSED 状态，完成四次挥手。

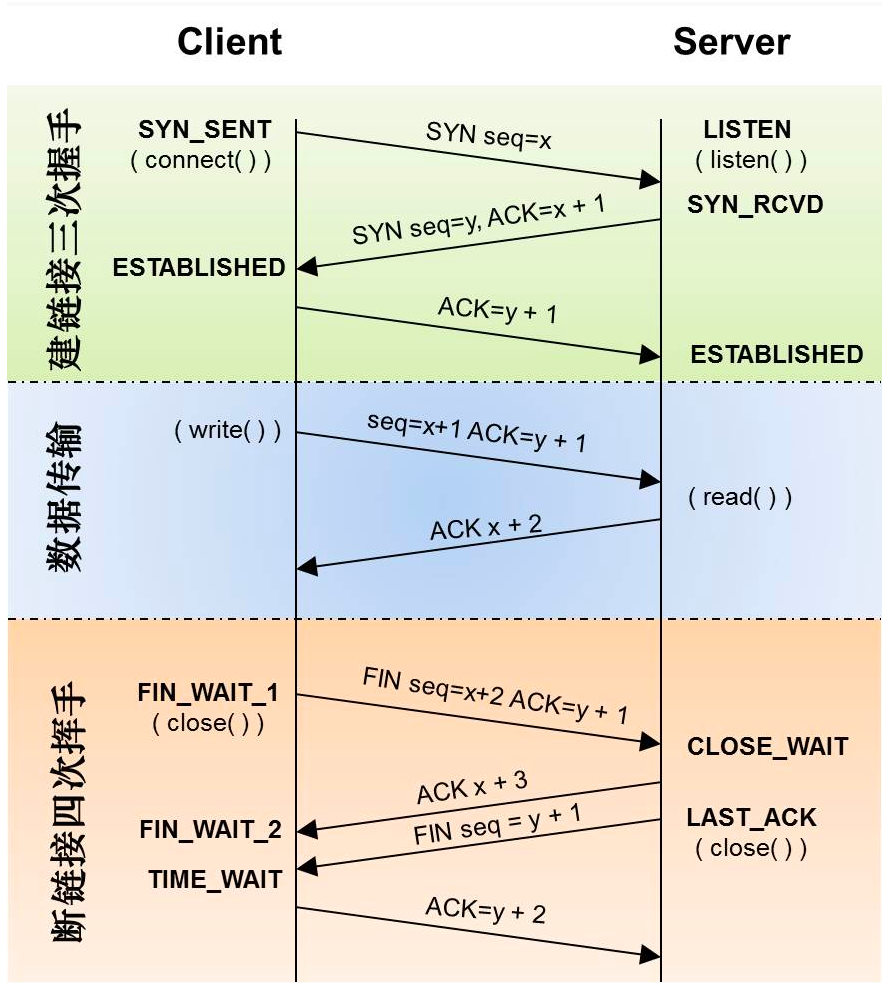

image-20240516140504631

Q&A

  1. 为什么建立连接是三次握手，而关闭连接却是四次挥手呢？

这是因为服务端在 LISTEN 状态下，收到建立连接请求的 SYN 报文后，把 ACK 和 SYN 放在一个报文里发送给客户端。而关闭连接时，当收到对方的 FIN 报文时，仅仅表示对方不再发送数据了但是还能接收数据，己方也未必全部数据都发送给对方了，所以己方可以立即 close，也可以发送一些数据给对方后，再发送 FIN 报文给对方来表示同意现在关闭连接，因此，己方 ACK 和 FIN 一般都会分开发送。

  1. 为什么建立连接要三次握手？

目的：防止已经失效的连接请求到达服务端，创建无效的连接，浪费资源。

说明：当客户端发出的第一个连接请求在网络上的某个节点被滞留了（网络会存在许多不可靠的因素），过一段时间后突然又到达了服务端，服务端误以为这是一个新的建立连接的请求，于是就会向客户端发出确认包并建立连接。

实际上客户端当前并没有发出创建连接的请求，就会丢弃服务端的确认包。而服务端却创建了连接并等待客户端发送数据，浪费了相关的资源。

  1. SYN 攻击

在三次握手过程中，服务器发送SYN-ACK之后，收到客户端的ACK之前的 TCP 连接称为半连接 (half-open connect)。此时服务器处于 SYN_RECV 状态，当收到 ACK 后，服务器转入 ESTABLISHED 状态.

SYN 攻击就是：攻击客户端在短时间内伪造大量不存在的 IP 地址，向服务器不断地发送 SYN 包，服务器回复 ACK 确认包，并等待客户的确认从而建立连接。由于源地址是不存在的，不会再发送 ACK 确认包，所以服务器需要不断的重发直至超时，这些伪造的 SYN 包将长时间占用未连接队列，正常的 SYN 请求被丢弃，目标系统运行缓慢，严重者引起网络堵塞甚至系统瘫痪。

SYN 攻击是一个典型的 DDOS 攻击。检测 SYN 攻击非常的方便，当你在服务器上看到大量的半连接状态时，特别是源 IP 地址是随机的，基本上可以断定这是一次 SYN 攻击

  1. 为什么 TIME_WAIT 状态需要经过 2MSL (最大报文段生存时间) 才能返回到 CLOSE 状态？

虽然按道理，四个报文都发送完毕，我们可以直接进入 CLOSE 状态了，但是我们必须假象网络是不可靠的，有可以最后一个 ACK 丢失。所以 TIME_WAIT 状态就是用来重发可能丢失的 ACK 报文。

  1. TCP/IP 四层还是五层?

实际应用的是TCP/IP四层模型，五层是教科书上方便让大家理解TCP/IP四层模型的参考

image-20240516140604819

网络配置

==IP 地址、子网掩码、网关地址、DNS 服务器==

概念

  • 客户端：应用 C/S（客户端/服务器） B/S（浏览器/服务器）;
  • 服务器：客户端提供服务、数据、资源的机器;
  • 请求：客户端向服务器索取数据;
  • 响应：服务器对客户端请求作出反应，一般是返回给客户端数据;
  • URL：统一资源定位符（Uniform Resource Locator）, 网络中每一个资源都对应唯一的地址——URL;
  • MAC地址：MAC（Media Access Control，介质访问控制）地址，又称物理地址, 如同我们身份证上的身份证号码，具有全球唯一性;
  • IP：网络互连协议（Internet Protocol），是TCP/IP体系中的网络层协议;
  • 子网掩码：子网掩码(subnet mask)又叫网络掩码、地址掩码、子网络遮罩;
  • 网关：网关(Gateway)又称网间连接器、协议转换器。网关在传输层上以实现网络互连，是最复杂的网络互连设备，仅用于两个高层协议不同的网络互连;
  • DNS：域名系统(Domain Name System)，为Internet上的主机分配域名地址的IP地址;
  • DHCP：由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。提升地址的使用率;

IP地址

子网掩码

subnet mask

网关地址

Gateway

DNS服务器

Domain Name System

它作为将域名和IP地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。DNS使用TCP和UDP端口53。当前，对于每一级域名长度的限制是63个字符，域名总长度则不能超过253个字符。

DHCP

Dynamic Host Configuration Protocol

常用配置

尽量使用DHCP服务器自动配置,如果经常发生ip冲突,使用静态配置

手机wifi可以设置使用随机mac地址,保护隐私(建议除家之外的wifi都使用随机mac地址)

IP地址: 192.168.0.2~192.168.0.254

子网掩码: 255.255.255.0

网关地址: 路由器IP地址: 192.168.0.1

DNS服务器: 国内使用当地电信(搜索 城市+DNS服务器地址)默认的即可(墙内相当于巨型局域网,都差不多)
